產品用途
適用于工頻交流和直流高壓的測量??纱娓邏红o電電壓表。
高可靠性
分壓器采用平衡式等電位屏蔽結構,在完全密封的絕緣筒內部采用優質電子元件。
高穩定
整個設備由分壓器和測量儀表兩部分組成。
分壓器精度
交直流兩用AC:±1.5% DC:±1.0%。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品別稱:
串聯諧振、變頻諧振、 變頻串聯諧振、 串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置
裝置適用范圍:
適用于10KV、35KV、110KV、220KV交聯聚乙烯電力電纜的交直流耐壓試驗。
適用于66KV、110KV、220KV、330KV、500KV、GIS交流耐壓試驗。
適用于大型發電機、電力變壓器的耐壓試驗。
適用于所有需要高電壓,大功率試驗電源的實驗場所。
功能描述:
1.波形為脈寬電壓調節的正弦波。
2.內部由ARM控制,操作功能得到優化,操作簡單。
3. 自動掃頻,尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍,掃頻最大耗時40秒鐘(全頻掃), 頻率分辨率0.01Hz。
4. 自動試驗,用戶可設置試驗程序,試驗程序分為5段,系統自動按設置的程序完成試驗過程。
5. 耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,異常波動時提示用戶電壓異常波動,由用戶根據試驗情況進行操作。
6. 實時顯示試驗狀態,用戶可根據試驗狀態進行相應操作。
7.強大的保護功能:過流保護,過壓保護和閃絡保護,過熱保護,高壓異常保護,軟/硬件同時保護,保護響應時間不大于5微秒,確保安全。
8. 試驗數據保存,可即時打印試驗數據,也可將數據保存以備下次打印。
9.數據查詢功能,根據試驗日期查詢以往的試驗數據。
主要特點:
1.單件體積小、重量輕,適合現場組合使用,是大型工頻試驗設備的替代產品;
2.主機控制儀集調壓、調頻、控制、保護功能于一體,大屏漢顯、菜單提示操作、自動試驗和手動試驗切換、打印試驗結果。

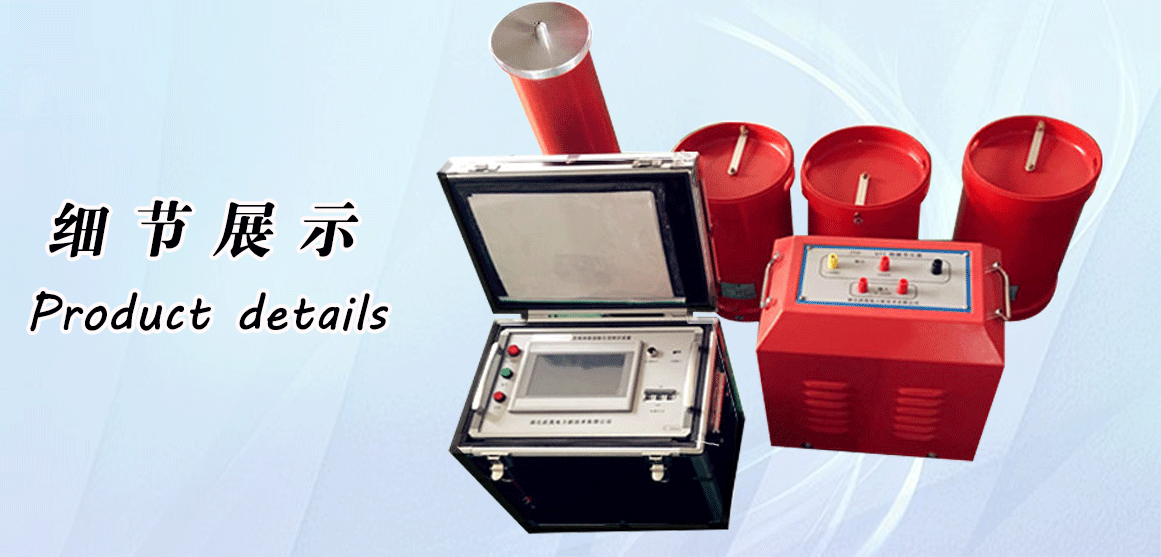

系統配置:

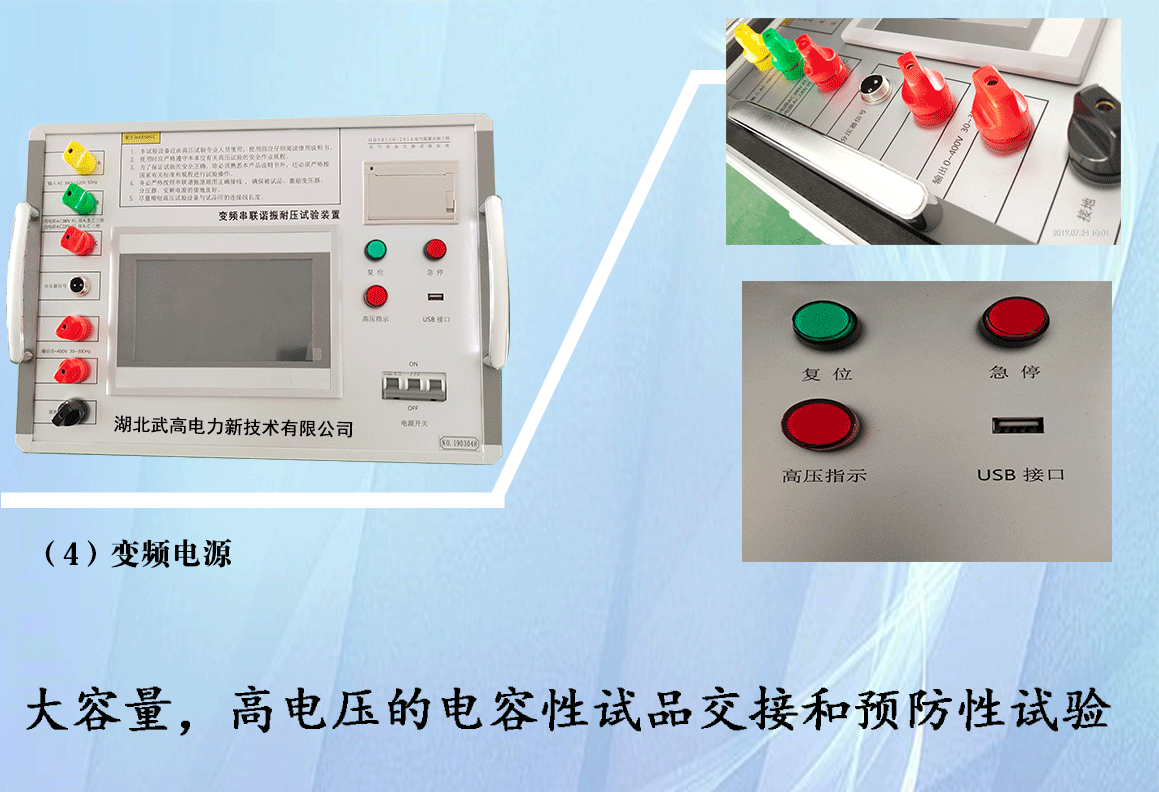

變頻電源 1臺

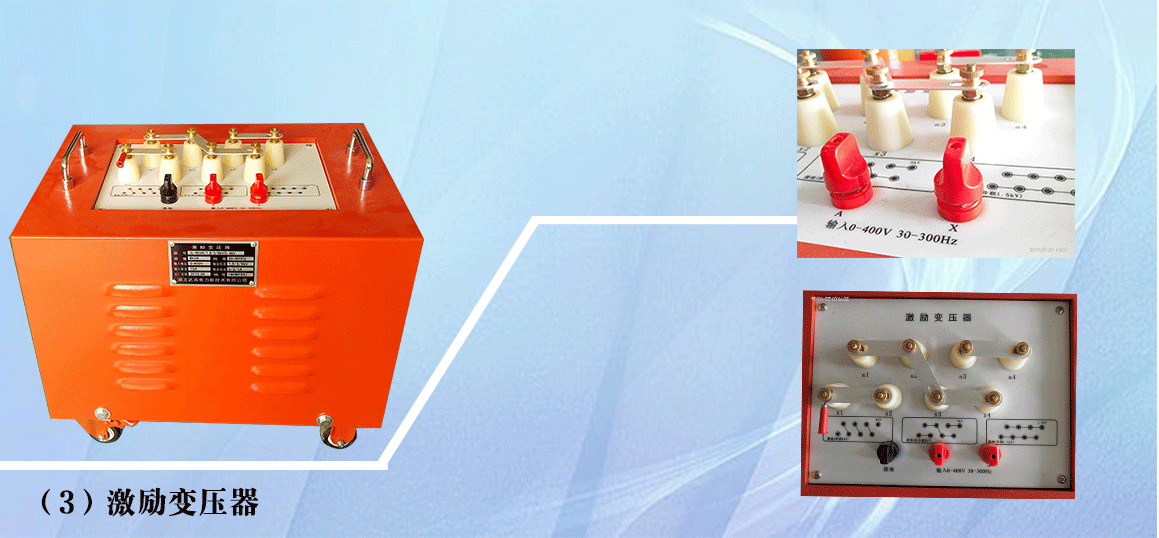

勵磁電源 1臺或2臺

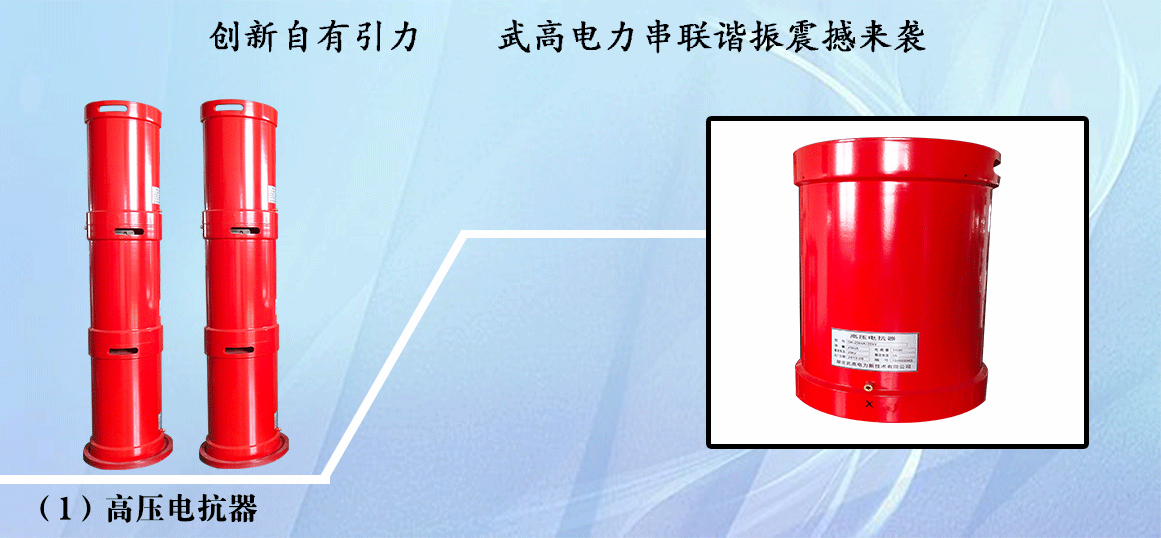

高壓干式電抗器 若干臺

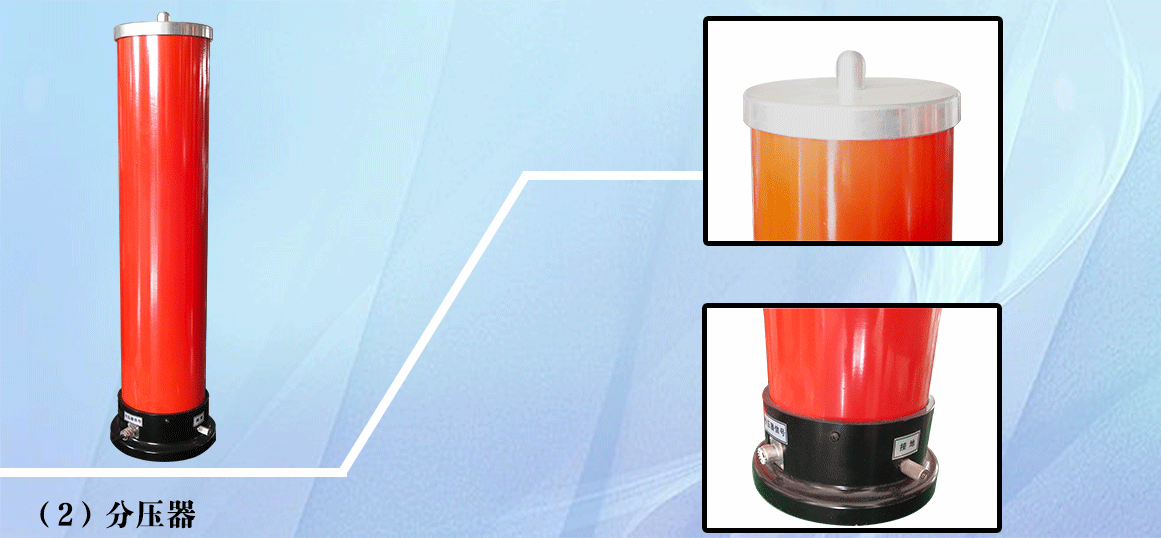

電容式分壓器 1臺
技術參數:
1.輸入電源:
電壓: 220V±10%(10kW以上)
頻率: 50/60Hz
2. 輸出電壓:0-250V;
3.輸出波形:正弦波
4.頻率調節范圍:30-300Hz
5.頻率分辨率:0.01Hz
6.頻率穩定度:0.1%
7.頻率步進值:5Hz,1Hz,0.1Hz,0.01Hz
8.電壓分辨率:0.1kV
9.電壓測量精度:1.5%
10.電壓步進值: 1%,0.1%,0.01%
11.運行連續工作時間:60分鐘
☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
