儀器優點
該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。
產品用途
既可以測單相的電容也可以測三相的電容。
技術參數
電容測量范圍0. 1μF ～ 3,300μF；電流測量范圍：0～20A；電感測量范圍：50mΩ~20KΩ
測量精度
電容測量精度：±1%；電感測量精度：±（3.0%讀數+0.001）。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概述 overview

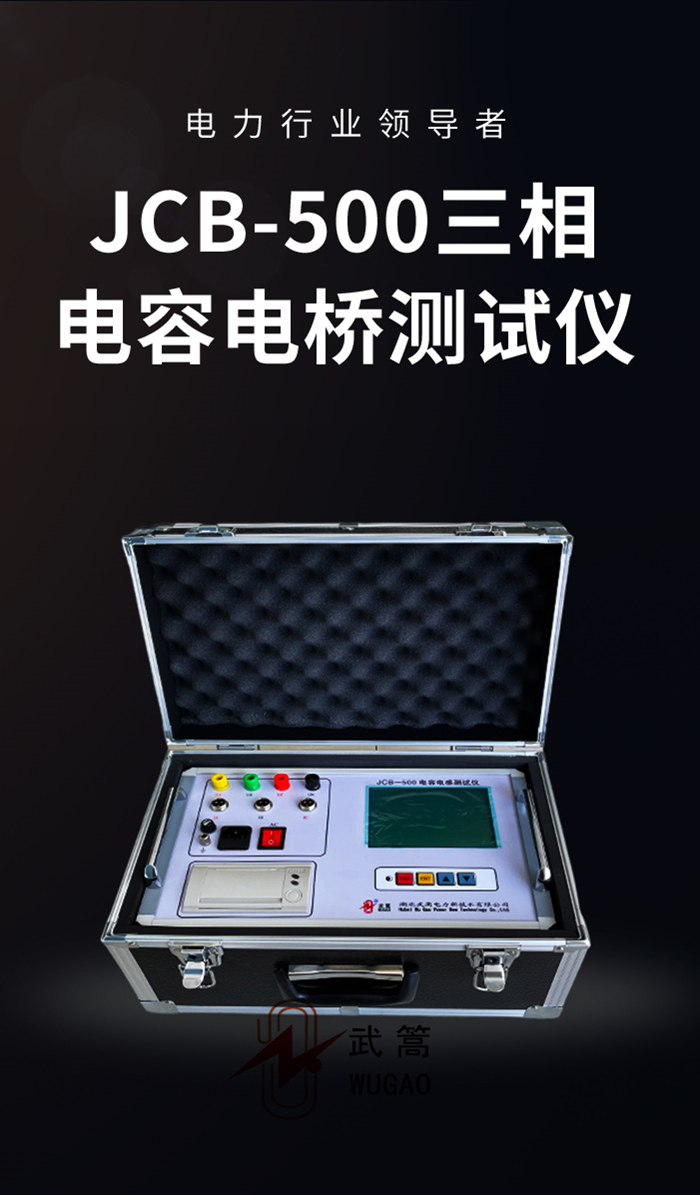

JCB-500三相電容電感測試儀又名三相電容電橋測試儀，是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：
(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；
(2) 電容表輸出電壓低而導致故障檢出率低。
該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。
(3) 測量電抗器電橋量。
技術參數 Technical Parameter
1、儀器測量范圍及精度：
a.電容測量
可測電容范圍：0. 1μF ～ 3,300μF
可測容量范圍：5 ～ 20,000kvar
測 量 精 度：±(1.0% 讀數+0.02μF)
分辨率：0.001μF
b.電流測量
電流測量范圍：0～20A
測 量 精 度：±(3.0%讀數+0.05A)
分辨率：0.01A
c．電橋測量
電橋測量范圍：
小電橋方式0.1mH～5mH;
大電橋方式5 mH～50H
感抗測量范圍：50mΩ~20KΩ
測 量 精 度：±(3.0% 讀數+0.05mH)
分辨率：0.01 mH
d. 電阻測量范圍：
電阻測量范圍：小電阻方式50mΩ～1Ω
大電阻方式1Ω～20KΩ
測 量 精 度：±(3.0% 讀數+0.05Ω)
分辨率：0.01 Ω
2、工作電源：
額定電壓：工頻220V±10%
額定頻率：50Hz
額定輸出：2V/20V/500VA
3、儀器的正常工作條件：
環境溫度：-10℃ ～ +50℃
相對濕度：≤90%
4、顯示打印方式 ：
液晶顯示屏全漢字顯示
面板式高速打印機
5、外 形 / 重 量 ：370×260×220 mm / 15 kg
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
