產品用途
專為水內冷發電機進行泄漏電流和直流耐壓試驗使用。
產品優點
采用中頻倍壓回路，采用特殊屏蔽、隔離和接地措施。
產品參數
輸出電壓至80kV；輸出電流至200mA；輸出功率至16000W。
技術指標
過壓整定誤差、電壓穩定度均≤1.0%；紋波系數≤3.0%。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
簡 介 Introduction to the

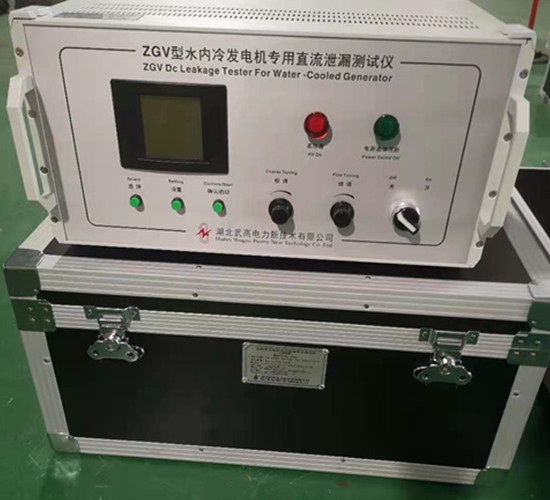

ZGV/T系列大容量直流高壓發生器的設計制造是專為水內冷發電機進行泄漏電流和直流耐壓試驗使用，設計制造的指導思想是以下幾點：
1、 由于大型水冷發電機繞組傳導電流很大，在試驗電壓下要20-150mA左右不等。如果沒有足夠容量的直流高壓發生器，無法升壓。
2、 目前國內的直流高壓試驗器輸出電流一般都在10mA以內，輸出電流200mA的高壓發生器屬于空白。
3、 直流試驗對一般高壓電氣設備而言，能發現其絕緣的貫穿性缺陷，而對電機來說，它能獨特發現它的局部絕緣缺陷（定子線卷端部絕緣）這是其它試驗無法替代的。
4、 為能對水內冷發電機組的準確測量泄漏電流，ZGV/T系列高壓發生器特別設計了各種干擾電流的補償回路試驗時可完全排除雜散電流和匯水管的極化電勢干擾的影響，真正測到試品的電流。
ZGV/T型系列直流高壓發生器采用中頻倍壓電路。率先應用最新的PWM脈寬調制技術和大功率IGBT器件。并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式并能承受額定電壓放電而不損壞。
主要參數 Parameters
技術參數 | 50/100 | 50/120 | 60/150 | 60/200 | 80/200 | ||
輸出電壓kV | 50 | 50 | 60 | 60 | 80 | ||
輸出電流mA | 100 | 120 | 150 | 200 | 200 | ||
輸出功率W | 5000 | 6000 | 9000 | 12000 | 16000 | ||
電壓測量誤差 | ≤1.0% ±1個字 | ||||||
電流測量誤差 | ≤1.0% ±1個字 | ||||||
過壓整定誤差 | ≤1.0% | ||||||
紋波系數 | ≤3.0% | ||||||
電壓穩定度 | ≤1.0% | ||||||
電源電壓 | AC220V | AC380V（三相四線） | |||||
機箱重量 | 25.0kg | 25.0 kg | 25.0kg | ||||
倍壓重量 | 45.0kg | 65.0kg | 70.0kg | ||||
安 全 警 告 Security alert
使用直流高壓發生器必須具有“高壓試驗上崗證”的專業人員。
使用本儀器必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時應先將兩個電源斷開點明顯斷開。
試驗前請檢查所有試驗接線是否接好。試驗回路接地線應按本指南（圖5）所示一點接地。
對大電容試品的放電應用ZGV專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電，有嘶嘶聲。當無聲音時可用放電棒放電，最后直接接上地線放電。.
直流電壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。
