YDTW-30KVA/100KV工頻無局放試驗變壓器及電動控制臺

產品用途

為不同電壓等級，不同容量的電力設備進行工頻電壓試驗。

產品特點

原理簡單、結構緊湊、是進行耐壓試驗的理想設備。

成套設備

本套設備由工頻無局部放電試驗變壓器、控制臺、調壓器、隔離濾波器、電容式分壓器、限流電阻組成。

技術參數

本套設備輸出功率：30KVA      輸出電壓：100KV


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

  • 產品介紹
  • 配置參數
  • 產品詳情
  • 質檢證書
  • 操作視頻
  • 使用說明
  • 技術方案
  • 故障處理

    產品概述     Product Overview

    為了適應不同電壓等級，不同容量的電力設備進行工頻電壓試驗，我公司制造各種規格的工頻無局部放電試驗變壓器，用戶根據需求可以自行選擇。

    工頻試驗變壓器分為鐵殼式和絕緣筒式，鐵殼式和絕緣筒式又分別有單級式和串級式。鐵殼式適用于局部放電量要求較低的場合，絕緣筒式適用于局部放電量要求較高的場合，單級式適用于電壓較低容量較大的場合，串級式適用于電壓較高或電壓低、容量小且便于攜帶的場合。

    本系列操作臺用于0.5～500KVA試驗變壓器的調壓控制。其工作原理是：通過調整移圈式調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作臺內裝有電源電壓表，高壓輸出電壓表，調壓器輸出電壓表，低壓輸入電流表、低壓電流過流和輸出電壓過壓保護電路、計時和過流報警裝置?？梢苑奖愕刈x取試驗電壓值，并能可靠地保護設備。


    成套設備主要部件   Main components of complete equipment

    １、控制臺                          １臺

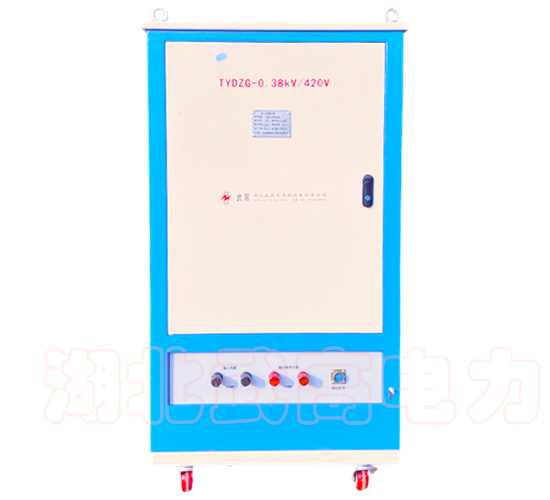

    ２、調壓器　　　　　　　  １臺

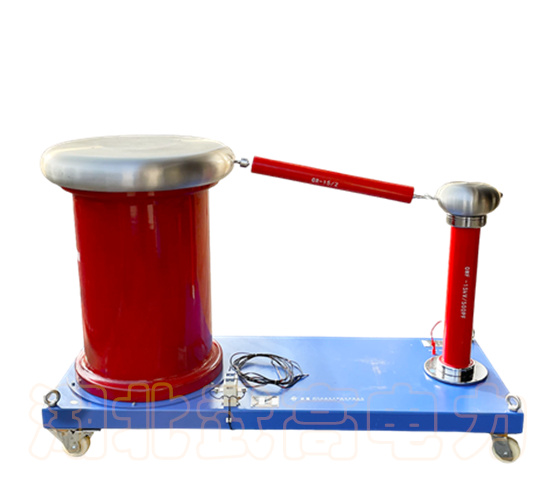

    3、無局放試驗變壓器          １臺

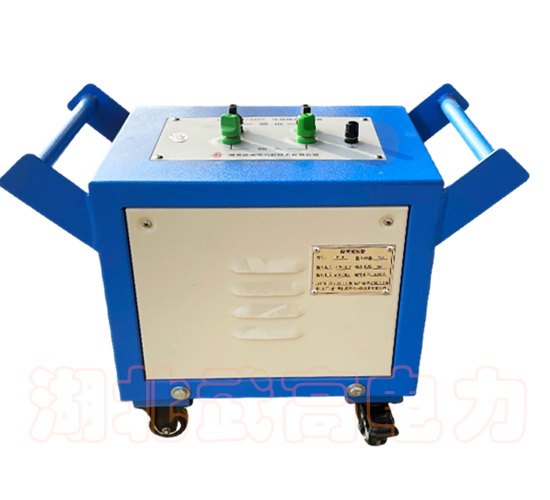

    4、隔離濾波器                     1臺

    5、局部放電檢測儀              1臺（另配）

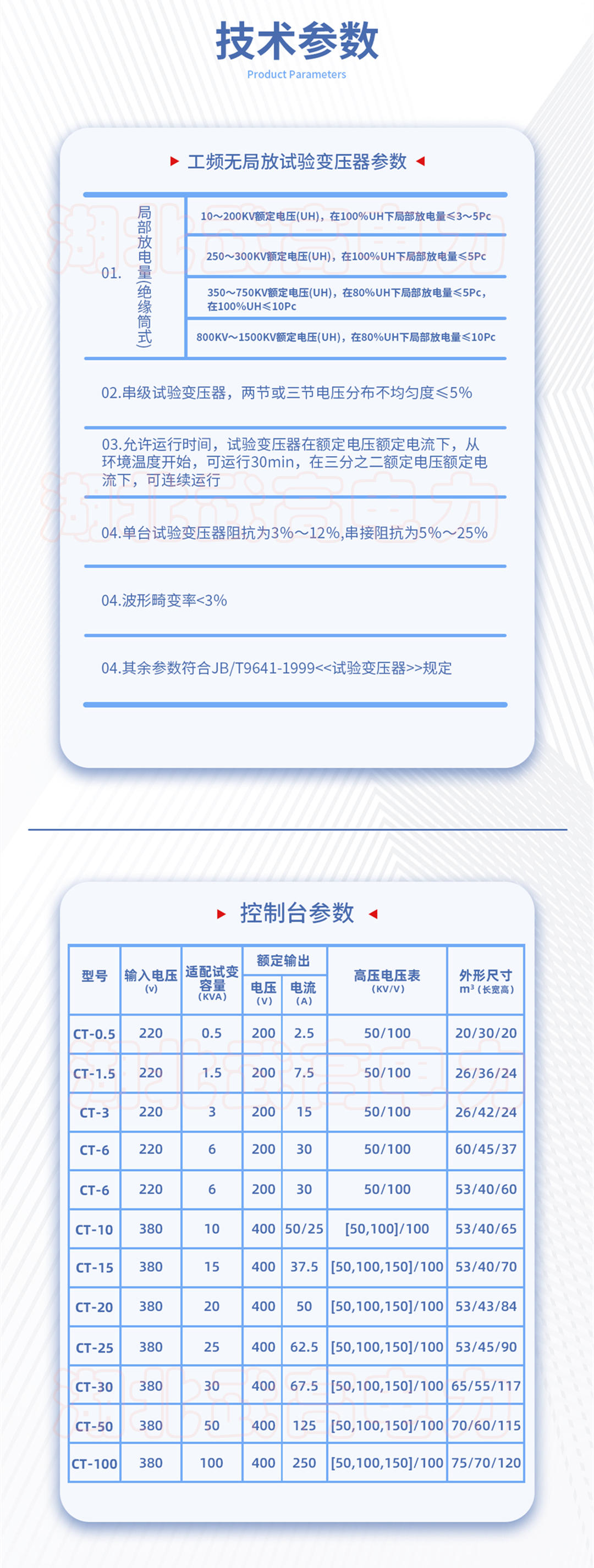

    工頻無局放試驗變壓器技術參數   Technical Parameter

    1、局部放電量(絕緣筒式)

    A、10～200KV額定電壓(UH)，在100％UH下局部放電量≤3～5Pc

    B、250～300KV額定電壓(UH)，在100％UH下局部放電量≤5Pc

    C、350～750KV額定電壓(UH)，在80％UH下局部放電量≤5Pc，在100％UH≤10Pc

    D、800KV～1500KV額定電壓(UH)，在80％UH下局部放電量≤10Pc

    2、串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％

    3、允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行。

    4、單臺試驗變壓器阻抗為3％～12％,串接阻抗為5％～25％

    5、波形畸變率<3％

    6、其余參數符合JB/T9641-1999<<試驗變壓器>>規定。

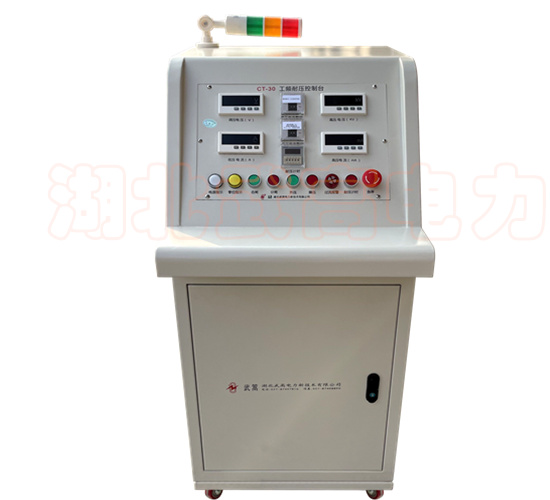

    控制臺技術參數  Console technical parameters

    型號

    輸入電壓

    （V）

    適配試變?nèi)萘?/span>

    （KVA）

    額定輸出

    高壓電壓表

    KV/V

    外形尺寸

    立方米（長×寬×高）

    電壓

    電流(A)

    CT-3

    220

    3

    200

    15

    50/100

    26×42×24

    CT-6

    220

    6

    200

    30

    50/100

    60×45×37

    CT-6

    220

    6

    200

    30

    50/100

    53×40×60

    CT-10

    380

    10

    400

    50/25

    (50/100)/100

    53×40×65

    CT-15

    380

    15

    400

    37.5

    (50/100/150)/100

    53×40×70

    CT-20

    380

    20

    400

    50

    (50/100/150)/100

    53×43×84

    CT-25

    380

    25

    400

    62.5

    (50/100/150)/100

    53×45×90

    CT-30

    380

    30

    400

    67.5

    (50/100/150)/100

    65×55×117

    CT-50

    380

    50

    400

    125

    (50/100/150)/100

    70×60×115

    CT-100

    380

    100

    400

    250

    (50/100/150)/100

    75×70×120





    使用方法及注意事項   Usage and precautions

    1、按試驗變壓器和控制臺，調壓器對應標識接好試驗變壓器與操作臺之間的聯線。

    2、預置時間繼電器至所需時間。根據需要設置試驗電流值。

    3、接通電源并合上控制臺電源空開，此時主電路分閘燈亮，按主電路合閘按鈕，點“升壓”按鈕，到達所需電壓時，按下計時按鈕，時間繼電器開始計時，計時時間到，控制臺發出聲音提示并自動降壓，重復按一下計時按鈕，解除計時及聲音。

    4、試驗完畢，按主電路分閘按鈕，待調壓器回零后，切斷電源，解除接線。

    5、試驗過程中，如發現異常聲響或冒煙，有異味等，應立即停止升壓，迅速降壓至零，檢查無誤后，方可繼續升壓。如被試品擊穿或其它過流故障引起的控制臺過流跳閘，本控制臺會發出音響和燈光閃爍給予警示。

    ８、嚴禁在正常工作進切斷電源。

    6、如設備長期未使用，在重新使用時必須用兆歐表進行絕緣測量，確定阻值不低于0.5MΩ。方可繼續使用。

    7、使用本產品進行高壓試驗，除熟悉本說明書外，尚須熟悉如下規程：《電氣設備預防性試驗規程》。

    8、如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353
