產品用途
本儀器用于測試35~1000KV懸式絕緣子的分布電壓值；

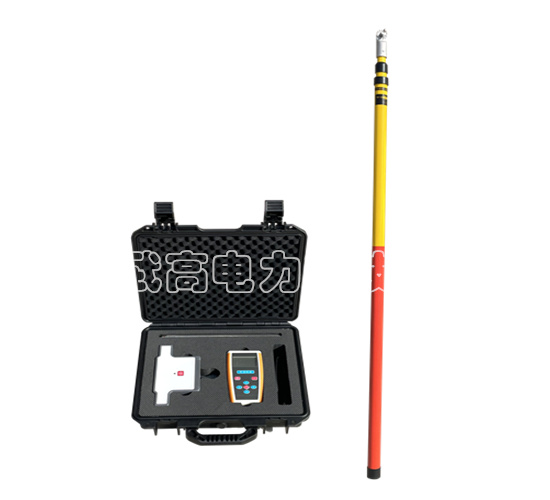

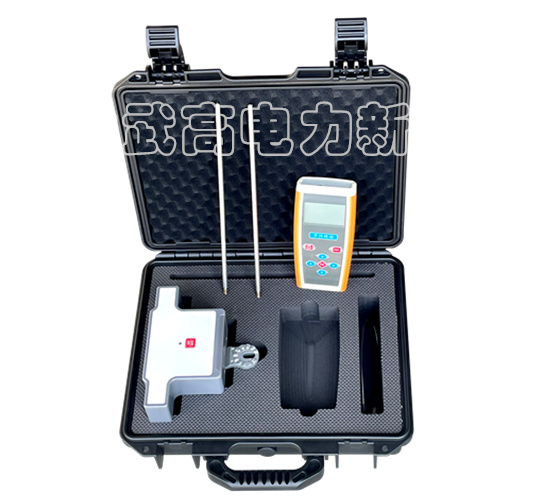

產品組成
由手持接收裝置、發射裝置及5米伸縮絕緣桿組成；
產品特點
液晶數字顯示、體積小﹑重量輕﹑使用簡單﹑攜帶方便等特點；
產品參數
測量范圍：0~40KV；分 辨 率：0.01KV；測量精度：±1％（讀數±3個字）。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概述 Overview
WG-16B型無線絕緣子測試儀是在本公司W(wǎng)G-15型絕緣子分布電壓測試儀的基礎上，根據客戶實際使用、現場測試等情況以及客戶提出的要求，在我開發人員投入大量時間和精力的研究中而開發出來的新型產品，并且通過了大量的現場檢驗，符合國家DL/T626-1997標準。本儀器用于測試35~1000KV懸式絕緣子或?qū)嶒炇覚z測懸式絕緣子的分布電壓值，能有效地發現絕緣子內部的隱蔽故障，提高了電網系統運行的可靠性，也提高了線路工作人員進行帶電測試的工作效率。本產品具有體積小﹑重量輕﹑使用簡單﹑攜帶方便等特點，配用的絕緣桿選用兵工企業生產的三球牌高壓防潮絕緣桿，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣等特點。
技術指標 Technical indicators
1﹑使用溫度：0℃~40℃
2﹑儲存溫度：-10℃~50℃
3﹑相對濕度：＜85%
4﹑電壓等級：35~1000KV
5﹑測量范圍：0~40KV
6、分 辨 率：0.01KV
7﹑內部分壓電阻：≥400MΩ
8﹑測量精度：±1％（讀數±3個字）
9﹑輸出形式：液晶數字顯示
10、智能語音播報
11﹑最遠傳輸距離：100米
12﹑供 電：發射和接收各有一個3.7V可充鋰電池
13﹑充電時間：約兩個小時
14﹑工作時間：充滿電持續工作約10小時
15﹑配用絕緣桿：5米伸縮絕緣桿（可定制）
16﹑儀器鋁合金箱尺寸：370mm×310mm×110mm
17﹑儀器重量：約2.5kg
工作原理 working principle
由發射裝置測量工作中的單片絕緣子兩端的電位差，經過內部的高壓電阻分壓，將電位差信號輸入到內部采集電路，由A/D轉換器轉換為數字信號，經數字電路編碼處理后發射出去。接收裝置收到后，經數字電路解碼轉換為數字信號，最后由液晶屏顯示出電壓值。如果測得某一片絕緣子的電位差為O時，則該片絕緣子為零值絕緣子。如果測得某一片絕緣子的電位差低于標準值（見附表）的50%時，說明該片絕緣子為劣化絕緣子。根據所測的數據繪制絕緣子分布電壓曲線，用來進一步確認判斷劣化絕緣子。
