高壓電力試驗設備一站式解決方案供應商

7*24小時專家咨詢電話：027-87409251 / 13871255353

YD-100KV油浸式高壓試驗變壓器及控制臺

產品概述

本產品采用充油絕緣，交直流兩用，輸出單相電壓高。

產品結構

變壓器的外殼八角形結構，控制臺指針表頭，經濟簡單。

高穩定

產品填充25#變壓器絕緣油。

產品參數

AC交流 :100KV   DC直流 :140KV   容量：20KVA

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

  • 產品介紹
  • 配置參數
  • 產品詳情

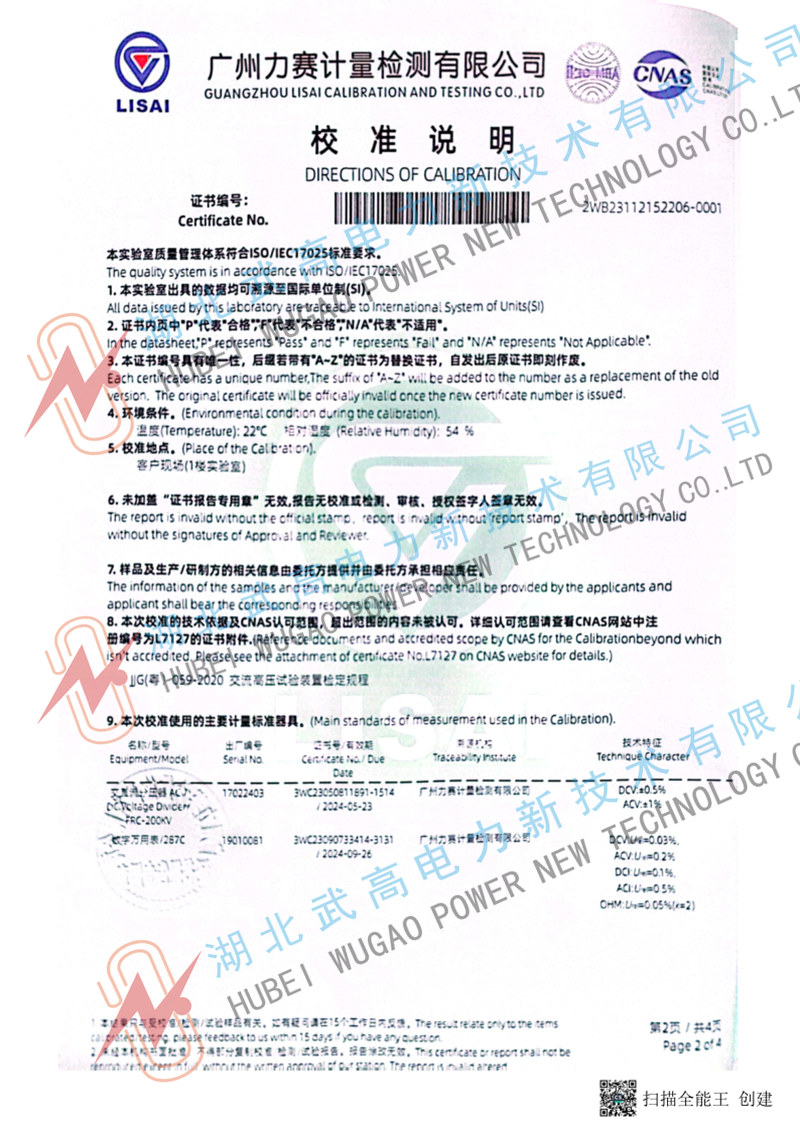

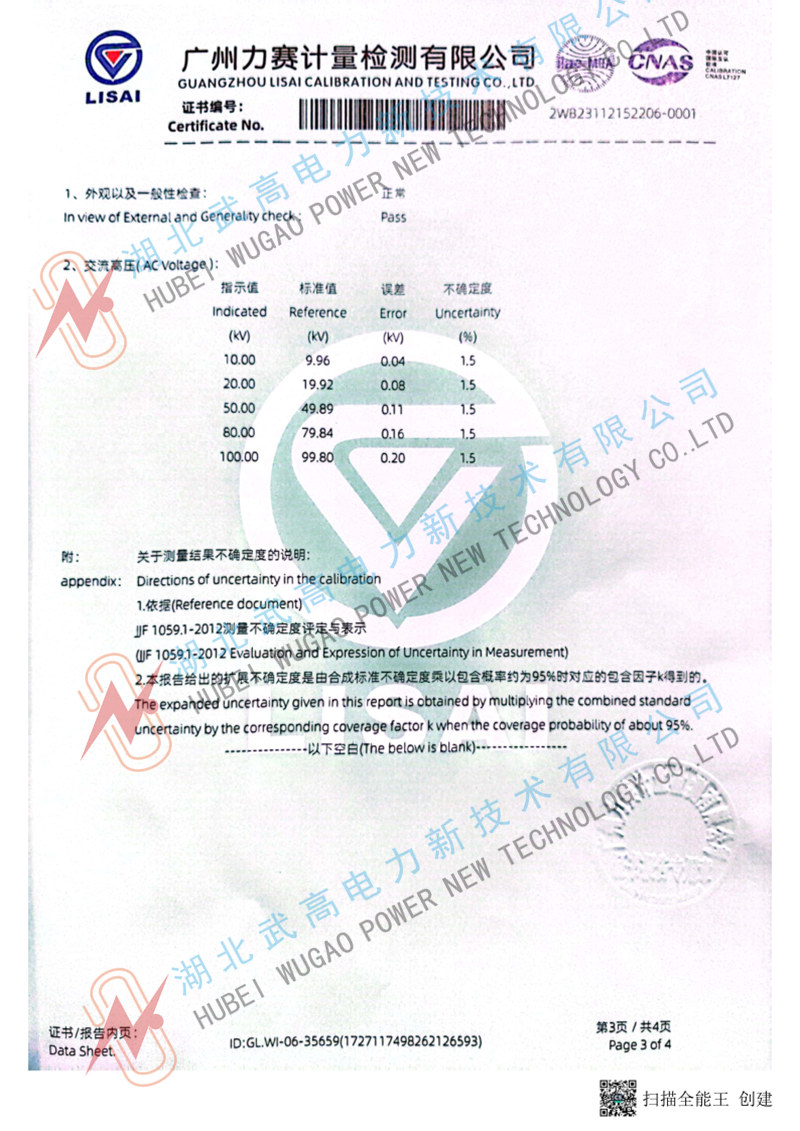

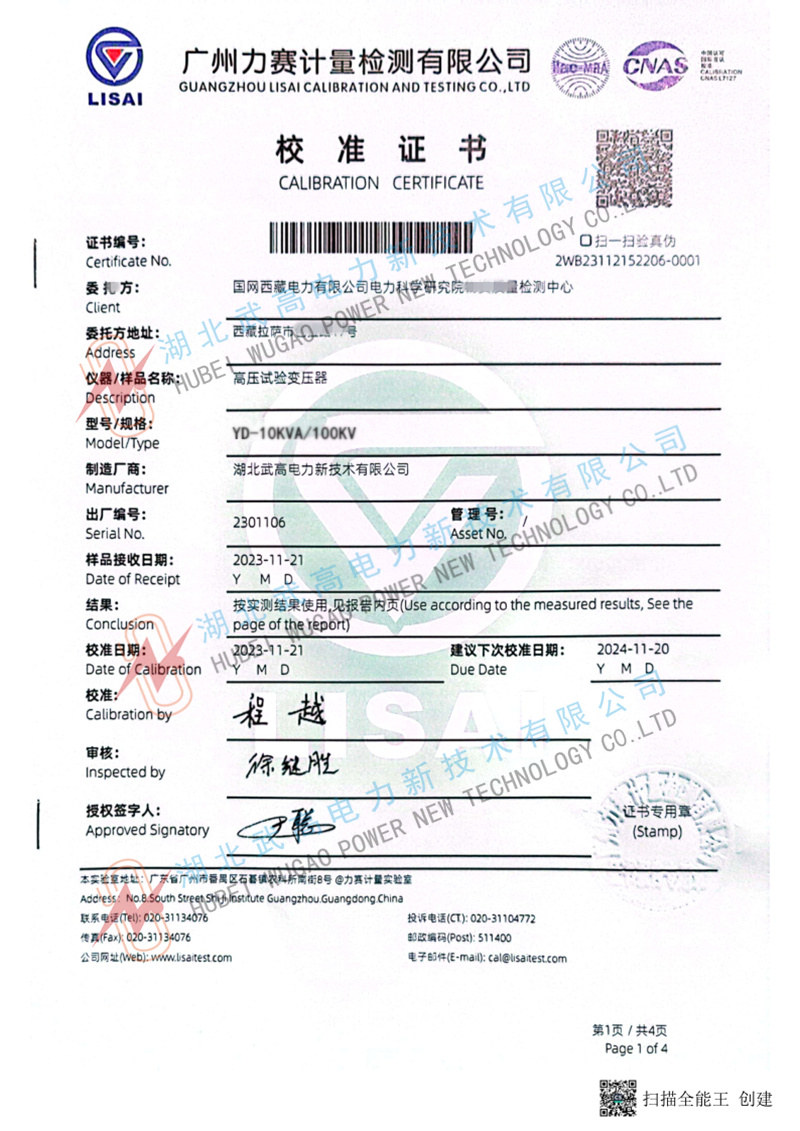

  • 質檢證書
  • 操作視頻
  • 使用說明
  • 技術方案
  • 故障處理

    概述 overview

    YD系列輕型高壓試驗高壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YDJ系列輕型交直流高壓試驗變壓器，是在YD系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。本產品采用充油絕緣，交直流兩用，輸出單相電壓高，輕巧耐用。

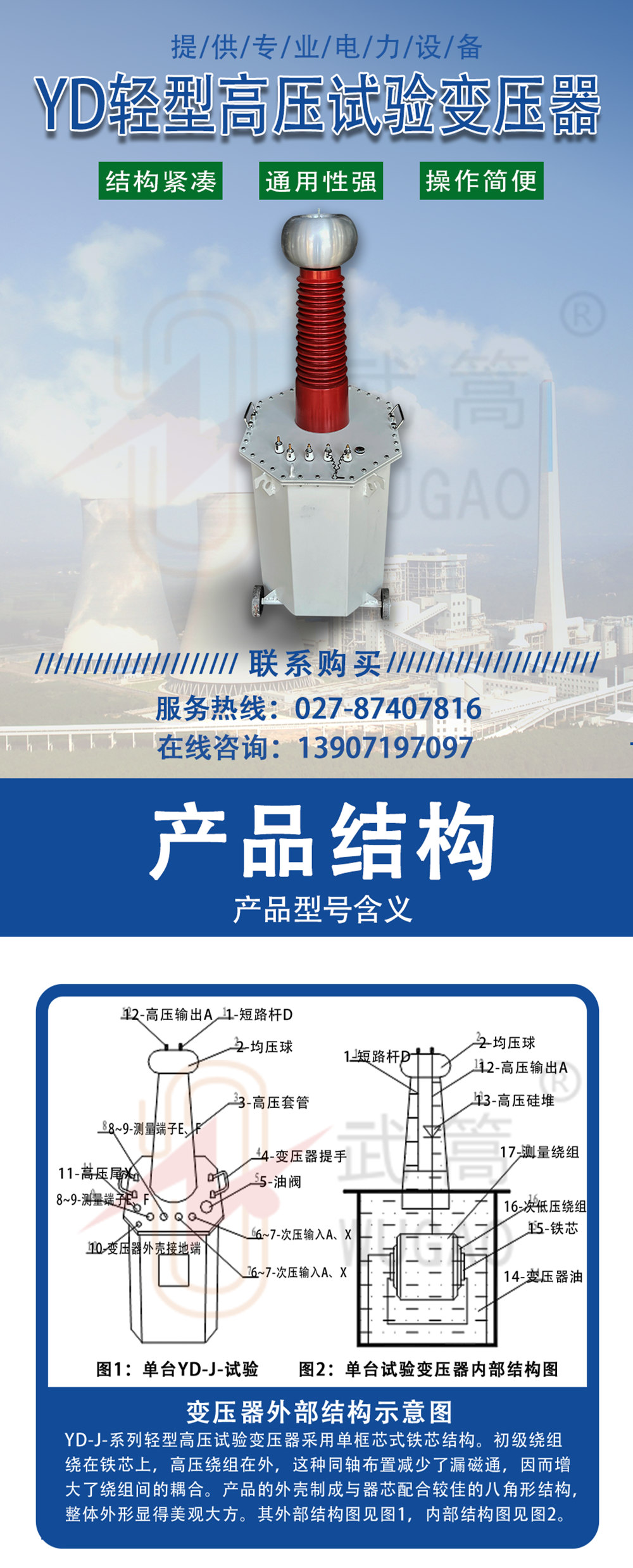

    YD系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。

    系列操作臺用于0.5～100KVA試驗變壓器的調壓控制。其工作原理是：通過調整自耦調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作箱（臺）內裝有高壓輸出電壓表，低壓輸入電流表、電子過流保護電路（操作臺為機械式過流保護）、計時以及計時和過流聲光報警裝置?？梢苑奖愕刈x取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗的理想設備。

    成套設備 complete sets of equipment

    含高壓試驗變壓器1臺；操作臺1臺；配套使用。


    產品參數 Product parameters

    YD-系列輕型交直流試驗變壓器--以下表格紅色文字為本產品參數。

    型  號

    容量

    高壓電壓（KV）

    高壓電流（mA）

    低壓輸入

    變比

    溫升℃

    (KVA)

    AC

    DC

    AC

    DC

    電壓(V）

    電流（A）

    高/儀

    30分鐘

    YD--1.5/50

    1.5

    50

    70

    30

    15

    200

    7.5

    500

    10

    YD-3/50

    3

    50

    70

    60

    15

    200

    15

    500

    10

    YD-5/50

    5

    50

    70

    100

    15

    200

    25

    500

    10

    YD-10/50

    10

    50

    70

    200

    50

    200

    50

    500

    10

    YD-20/50

    20

    50

    70

    400

    100

    380

    53

    500

    10

    YD-30/50

    30

    50

    70

    600

    100

    380

    79

    500

    10

    YD-40/50

    40

    50

    70

    800

    105

    380

    105

    500

    10

    YD-50/50

    50

    50

    70

    1000

    100

    380

    132

    500

    10

    YD-10/100

    10

    100

    140

    100

    50

    200

    50

    1000

    10

    YD-20/100

    20

    100

    140

    200

    100

    380

    53

    1000

    10

    YD-30/100

    30

    100

    140

    300

    100

    380

    79

    1000

    10

    YD-40/100

    40

    100

    140

    400

    100

    380

    105

    1000

    10

    YD-50/100

    50

    100

    140

    500

    100

    380

    132

    1000

    10

    YD-20/150

    20

    150

    210

    133

    100

    380

    53

    1000

    10

    YD-30/150

    30

    150

    210

    200

    100

    380

    79

    1000

    10

    YD-40/150

    40

    150

    210

    267

    100

    380

    105

    1000

    10

    YD-50/150

    50

    150

    210

    333

    100

    380

    132

    1000

    10

    YD-100/150

    100

    150

    210

    667

    150

    380

    263

    1000

    10

    注：本系列產品中有200V的串級抽頭，可二臺或三臺串級成交流100KV、150KV、200KV、300KV直流140KV、210KV、280KV、420KV的高電壓。

    并可根據用戶需要在高壓繞組中抽出5 – 15KV的中壓抽頭，供高壓電機作交流耐壓試驗。并可定制特殊規格的試驗變壓器。






    使用說明Instructions for use

    ☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；

    ☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；

    ☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；

    ☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
