電纜耐壓試驗 0.1Hz VLF（超低頻）余弦方波電纜交流耐壓試驗系統（60/80kV）

發布時間：2023-08-31 11:46:32 瀏覽次數：1273次

為什么是0.1Hz VLF余弦方波電纜耐壓試驗測試技術？這要從測試有效性、大容量、便攜性等方面說起。

毫無疑問交聯聚乙烯電纜只適合做交聯耐壓試驗，且最好是與工頻電壓50Hz頻率相似的測試電壓。但實際上電力電纜50Hz工頻耐壓試驗設備的體積和輸入功率要求巨大，基本上不適合現場使用。

因此，超低頻和變頻耐壓試驗成為電力電纜耐壓試驗的首選，而且都是符合國際規程的試驗方法。

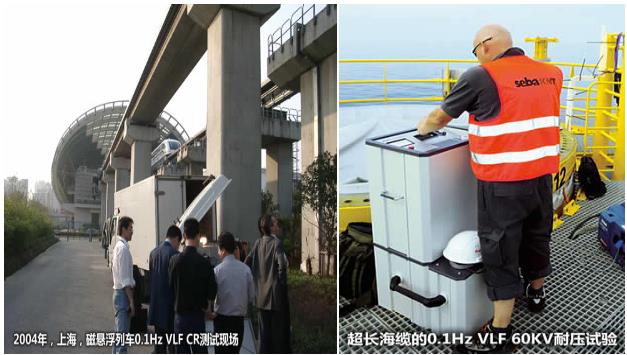

VLF-1.jpg VLF-2.jpg

在電壓波形變化和激發絕緣薄弱處擊穿方面，0.1Hz VLF余弦方波技術與工頻50Hz電壓有更近似的有效性。

對于將近十公里的長纜甚至幾十公里的海纜，常規的耐壓試驗方法將束手無策，此時0.1Hz VLF 余弦方波測試系統可測電纜長的優勢將得以發揮。

0.1Hz VLF 余弦方波技術采用德國SebakMT公司專利的“能量再循環技術”，在電壓極性變換的瞬間補充能量，只需較小的輸入功率即可滿足測試要求，因此設備體積不大，集成度較高，適合現場使用。0.1Hz VLF余弦系統甚至可同時測量電纜的三相，減少測試時間。系統測試的同時顯示泄露電流值，輔以判斷電纜絕緣狀態。

如果需要的話，系統也可輸出直流電壓。以0.1Hz VLF 60kV系統為例，設備不但可進行0 - 60kV（有效值）交流耐壓試驗，也可輸出最大值60kV的直流電壓，適合35kV及以下電壓等級設備的耐壓試驗。
